Эхолоты, навигаторы, прочая рыболовная электроника

[Шитик]

Больно сварки много :) Попробую без перекладины обойтись, просто заглушечку сверху. Спасибо.

Распили вдоль и разогни с подогревом. Вид, правда, колхозный, но эффект тот же

[Sukkozero]

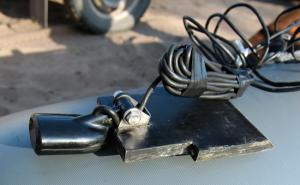

Привет! у меня крепеж вот такой, не помню кто то из форумчан выкладывал я скопировал и получилось вот что по итогу:













Может кому то и пригодится информация, изготовить не сложно, в эксплуатации, лучше чем заводского изготовления,(алюминевая) вода не брызжет, но только для лодок с надувным дном. спасибо тому форумчанину кто её создал, мне очень понравилась.



[Ишим]

Такой крепеж у Жени BEY видел.

[Alpine]

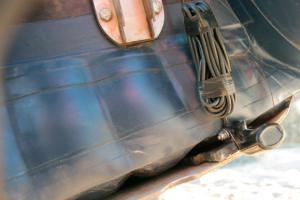

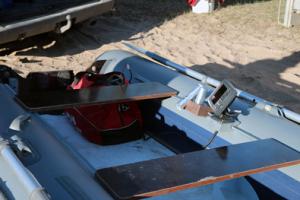

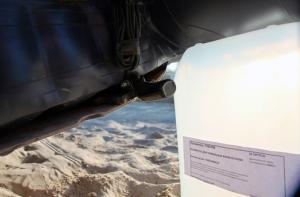

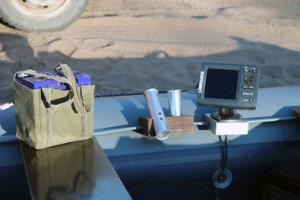

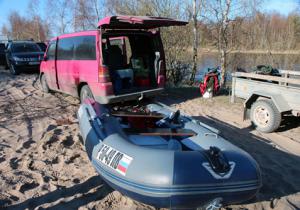

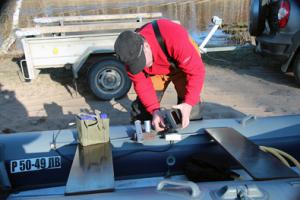

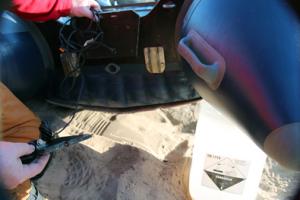

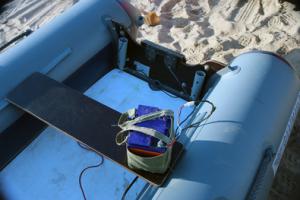

Съездил сегодня в гости с Саше Балу, в том числе с целью обустройства столика для эхолота и навигатора. Саня-золотые руки и голова :)))). Еще и кулинар отменный :))))

Вот что в итоге получилось:

Очень понравилось крепление.Диаметр трубы какой?

[Еремин Андрей]

Очень понравилось крепление.Диаметр трубы какой?

А хз, Саня наверно знает, появится-напишет

[Балу]

Распили вдоль и разогни с подогревом. Вид, правда, колхозный, но эффект тот же



Да ладно.... Мы за две минуты сварили. Труба D25 с толщиной стенки 4,2 мм



Крепление и вправду получилось удачным. Еремин придумал.  Регулируется по высоте, крутиться, легонькое, большое.



Полипропилен крайне удобный материал для таких хуйнюшек. Стоит копейки. Хорошо саморезы держит, хорошо красится.



Покупаем трубу, фитинги и паяем все, что взбредет в больную башку. От крепления датчика до кресел-раскладушек.



Единственно смущает потенциальная гибкость..... Может стоило 32 трубу.... Из 40-й трубы турник у мя.



Всем желающим могу спаять любую конфигурацию по точным размерам согласно чертежу.  В чертежике приветствуется любое количество прямых углов - изгибов.



Важно. Спаяю именно трубу и фитинги из полипропилена, но не буду делать крепление на лодку, например,  вставку из бакелитовой фанерки (которая вставляется в рога для транцевых колес) или струбцинное крепление на транец.

[Turist]

А где фото этой чудесной конструкции??? Нифига не нашел(((



.....нашел уже. Странно, вчера фотки не показывало.

[GORE]

Сильвер,

Тибе вопросик как главному юзеру навиков.

64 смотрел??? и че из себя монтера представляет? лучше 650 монтаны???

[Slava75]

Волшебный сундучок юного бэтмана  (эхолот и аксессуары) скоро будет готов.



Хочу спросить на счет герметичности... Нужно ли герметизировать ящик или нах? Или наоборот дренажных отверстий насверлить? По идее влага внутри даже самого герметичного бокса будет. Зайдет вместе с воздухом и конденсируется.

Ящик проектировался так, что аккумуляторы (2 шт) в нем условно стационарны. То есть вытаскиваться будут только при ремонте или замене, а заряжаться будут прям в ящике. То есть возможности вытряхнуть все из ящика и высушить не будет.



И второй вопрос. Долго думал над способом крепления аккумуляторов в ящике, чтобы они внутри не прыгали и не сползали. Скоба, петля... Думал-думал и решил попробовать посадить их на двусторонний скотч )). При желании, с трудом, но отдеру. А так по идее должны надежно сидеть. Заодно "подушка" какая-никакая.

[Master Yoda]

Слава. Любую хуйню подобную крепишь на липучки. Липучку клеишь на дно ящика и липучку на дно акумулятора. Держится заебок. Таким же макаром у меня и экран крепится на ящик. Оченно удобно.

А вот двойной скотч не очень удобно. Влага - это раз. Отдирать - надо новый клеить. Неровная поверхность - опять траблы. Я сначала акум тоже на скотч посадил, но потом отказался.

Гурметичность... хуй знает. У меня в ящике есть дырки для проводов. Когда дождик или волнища через борт, то в принципе в ящик может попадать чуть чуть воды. Но мокнуть там нечему. А принес домой, открыл на ночь и все просохло.

[Slava75]

Слава. Любую хуйню подобную крепишь на липучки. Липучку клеишь на дно ящика и липучку на дно акумулятора. Держится заебок. Таким же макаром у меня и экран крепится на ящик. Оченно удобно.

А вот двойной скотч не очень удобно. Влага - это раз. Отдирать - надо новый клеить. Неровная поверхность - опять траблы. Я сначала акум тоже на скотч посадил, но потом отказался.

Гурметичность... хуй знает. У меня в ящике есть дырки для проводов. Когда дождик или волнища через борт, то в принципе в ящик может попадать чуть чуть воды. Но мокнуть там нечему. А принес домой, открыл на ночь и все просохло.

Макс, красава! Нащет липучек ты писал, а я и позабыл. Однозначно на липучки посажу!

[J.Silver]

Сильвер,

Тибе вопросик как главному юзеру навиков.

64 смотрел??? и че из себя монтера представляет? лучше 650 монтаны???

Я на пенсию ушел похоже. Первый раз от тебя слышу про 64-й-)

[Turist]

Я на пенсию ушел похоже. Первый раз от тебя слышу про 64-й-)

В результате ни бани, ни навигатора:)

[J.Silver]

Бегло пробежался по монтере http://www.garmin24.ru/products/categories/3/23368 похоже достойная замена монтаны.



[Slava75]

Чудо-ящик готов. Остался последний штрих...

http://thumbs3.ebaystatic.com/d/l225/m/mmB1oNgrzyq_dSle-NfWuHw.jpg

[Сашкент]

Славян, ссыль кривая.

[Buxmarin]

Это что, вольтметр?

[Slava75]

Это что, вольтметр?

Ага, типа индикатор заряда батареи. Хачу чтобы какая-нибудь лампочка-индикатор была на ящике. Если она примерный заряд батареи показывать будет, то вообще хорошо. )

[Evgeniy7]

Ага, типа индикатор заряда батареи. Хачу чтобы какая-нибудь лампочка-индикатор была на ящике. Если она примерный заряд батареи показывать будет, то вообще хорошо. )

вроде как эхолот тоже умеет показывать напряжение....

[Evgeniy7]

про garmin 64:

на открытие охоты с 26 по 28 апреля ездили с народом. у меня 62s модель, у одного из знакомых был 64st.

что понравилось в 64 - это больше памяти в самом приборе, хотя, флешка решает большенство проблем.

что не понравилось - ГЛОНАС!!! с одной стороны точность больше, с другой стороны такая точность и не нужна. а вот батареек хватило на 5 часов меньше..... как отключить глонас - не нашли....

[Ишим]

про garmin 64:



что не понравилось - ГЛОНАС!!! с одной стороны точность больше

Прям заметно выше точность? Чот казалось, что глонас имея меньше спутников и координаты должен отдавать с меньшей точностью...

[Slava75]

вроде как эхолот тоже умеет показывать напряжение....

Согласен. Но у меня ящик многофункциональный ), не только для эхолота.

Потом перед рыбалкой можно пощелкать тумблером и глянуть что там с батареями, ну и подзарядить, если надо. Не включать же эхолот из-за этого.

[Slava75]

Прям заметно выше точность? Чот казалось, что глонас имея меньше спутников и координаты должен отдавать с меньшей точностью...



Жень, насколько я помню. Спутники (неважно ГПС или Глонас) работают примерно по одному алгоритму. Точность определяется не качеством спутников, а их количеством. Соответственно устройства,  которые поддерживают и ГПС, и Глонас, могут быстрее находить необходимое число спутников и могут работать в более сложных условиях, чем навигаторы с поддержкой только ГПС. Точность скорее всего тоже растет.

Жор батарейки понятен, при работе с 10 спутниками батарейка сядет быстрее, чем при работе с 5-6.

[Ишим]

А, вон чо, я думал, что работают только независимо друг от друга. Если одновременная работа возможна, тогда понятно.

[Igor48]

Жень, насколько я помню. Спутники (неважно ГПС или Глонас) работают примерно по одному алгоритму. Точность определяется не качеством спутников, а их количеством. Соответственно устройства, которые поддерживают и ГПС, и Глонас, могут быстрее находить необходимое число спутников и могут работать в более сложных условиях, чем навигаторы с поддержкой только ГПС. Точность скорее всего тоже растет.

Жор батарейки понятен, при работе с 10 спутниками батарейка сядет быстрее, чем при работе с 5-6.

Не сядет быстрее. Он же только приемник, и расход батарейки не зависит от того сколько станций приемник ловит 10 или одну.

Тем более гибриды в основном только автомобильные, там "батарейка" большая)))
