Родбилдинг или Хочу Свой Спиннинг (часть 6)

[Keman]

короче фотографируй

В сети что-то подобное нашел http://classicflyrodforum.com/forum/viewtopic.php?p=531245&sid=a40db14b1de4823dd764270e6519e6a5#p531245

[drTPig]

В сети что-то подобное нашел http://classicflyrodforum.com/forum/viewtopic.php?p=531245&sid=a40db14b1de4823dd764270e6519e6a5#p531245

мало понятно

по твоему описанию фреза зажата в патрон, на резцедержатель при помощи переходника крепится седло, так? Подача осуществляется именно держателем.

Фреза должна быть с профилем, обратным лапке катушки........ вот так я как-то понял

[Keman]

мало понятно

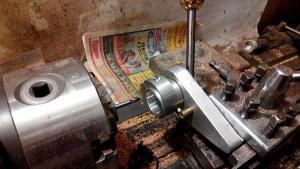

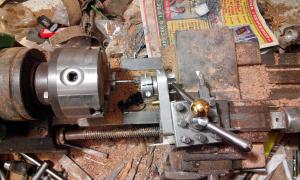

Вот так, думаю, будет понятней.

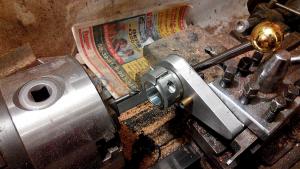

Рычажок поворачивает заготовку только на 30 градусов, то есть на ширину выборки под лапку.

[SVG]

Станки хорошо! Но не у всех они есть.  :mellow:

Озадачился изготовлением пробковой рукояти под катушкодержатель в домашних условиях "на коленке". Получилось.

По фото на примере VSS, более менее смысл понятен.



http://s020.radikal.ru/i715/1503/70/71932dd9fbba.jpg http://s019.radikal.ru/i617/1503/d7/100c6184f3bf.jpg



http://s017.radikal.ru/i442/1503/af/91cd5e03ec21.jpg http://s017.radikal.ru/i402/1503/1c/53f92975f789.jpg



http://s017.radikal.ru/i404/1503/8f/c891e153e6cf.jpg http://s017.radikal.ru/i415/1503/a6/baadbbc75324.jpg



http://i008.radikal.ru/1503/30/b3e7539ce962.jpg









[Тимофей]

Хитрый способ - надо попробовать

[SVG]

Хитрый способ - надо попробовать

Приходится изгаляться и искать пути решения )).

[Homka]

Слава, а что это за фреза, которой ты так ловко дырку под ВСС делаешь? Где взять и как называется и на каких оборотах? Можешь подробно? Заранее спасибо! :)

[eduard_barsukov]

Слава, а что это за фреза, которой ты так ловко дырку под ВСС делаешь? Где взять и как называется и на каких оборотах?



Сверло форстнера , в любом инструментальном магазине.

[Homka]

А на каких оборотах дырявить пробку? Не разорвет в руках?

[SVG]

Эдуард правильно подсказал, сверло форстнера. Если посмотришь внимательней, на второй фотке,в торце шпильки, сделано углубление обычными сверлами. При сверловке отверстия в пробке, носик сверла форстнера упирается в это углубление и сверло при нажиме центрируется и никуда не девается.

Обороты обычные как для древесины.

[Homka]

Понял, спасибо. А наружный диаметр сверла брать в ноль с держаком или разбивает чуть?

[Keman]

Понял, спасибо. А наружный диаметр сверла брать в ноль с держаком или разбивает чуть?

Цимус в том, что сверло форстнера вообще не разбивает отверстие, а стенки отверстия получаются гладкими.

[Homka]

Цимус в том, что сверло форстнера вообще не разбивает отверстие, а стенки отверстия получаются гладкими.

У тебя-то к сверлам приварен центрующий цилиндрик. Или я попутал?

[Потапыч]

Слава, я примерно так же делал пробку под IPS. Только вот я не понял, для чего и при чём тут EVA и малярный скотч? Трафарет с готовой болванки делал что-ли?

[SVG]

Рез от сверла ровный. Самое сложное, было четко по центру торца у шпильки сделать углубление. Сделал при помощи удлиненной гайки и сверл меньшего диаметра.

[Потапыч]

Георгий, я пару таких свёрел заказывал у ПУХА, остальные необходимые диаметры сделал сам. Центрующий цилиндр прекрасно клеится жидкой сваркой.

[SVG]

Слава, я примерно так же делал пробку под IPS. Только вот я не понял, для чего и при чём тут EVA и малярный скотч? Трафарет с готовой болванки делал что-ли?



Володь, да, использовал как шаблон для трафарета. Обернул и лишнее ножницами отрезал. ) Можно и на готовом спиннинге снять шаблон. )

[Потапыч]

Значит я тебя правильно понял!!! Молодец Слава, доходчиво сфоткал процесс. Мне сейчас тоже педстоит две ручки под VSS точить, воспользуюсь твоим способом. Для IPS я обзавёлся шаблоном :rabbi: ))).

[Homka]

 А кто как клеит ВСС с передней гайкой? Что под держаком? Очень грязно получается. Не?

[SVG]

Значит я тебя правильно понял!!! Молодец Слава, доходчиво сфоткал процесс. Мне сейчас тоже педстоит две ручки под VSS точить, воспользуюсь твоим способом. Для IPS я обзавёлся шаблоном :rabbi: ))).

Пользуйся в удовольствие. Ветка кмк и создавалась, чтоб обмениваться обсуждать и делиться мыслями.

[Потапыч]

Откуда там грязь-то? Я ставил мундштук после держака. Переход с держака на мундштук задекорировал фуджевским чёрным пластиковым виндингом. Очень даже ничего получилось!



 А кто как клеит ВСС с передней гайкой? Что под держаком? Очень грязно получается. Не?

[Homka]

Откуда там грязь-то? Я ставил мундштук после держака. Переход с держака на мундштук задекорировал фуджевским чёрным пластиковым виндингом. Очень даже ничего получилось!

Вовк, а как клей под держак засунуть? И при этом держак отцентровать?

[Потапыч]

Я клеил держак на трубу и у меня всё село на бланк как влитое. Проблем с центровкой не было.

[Keman]

У тебя-то к сверлам приварен центрующий цилиндрик. Или я попутал?

У меня на сверлах центрирующий саморез - я туда цилидрики вытачивал из дюраля и на эпоксидку клеил. На сверлах форстнера просто короткая пика без резьбы - хрен чего приклеишь туда.

[Keman]

Вовк, а как клей под держак засунуть? И при этом держак отцентровать?

Мабыть шпрЫц с эпоксидкой, а вместо иглы гибкая трубочка спасет? Таким девайсом можно залить смолу в труднодоступные места. Только смолу подогревать надо, чтобы текучесть хорошая была.
